Оговоримся сразу, что название было задумано другое - «Решение электрической схемы на УЗО или дифавтоматах – что лучше?», и оно звучит правильнее. Но поскольку запросы в поисковиках задаются именно такие, как в названии во главе, решили его не менять.

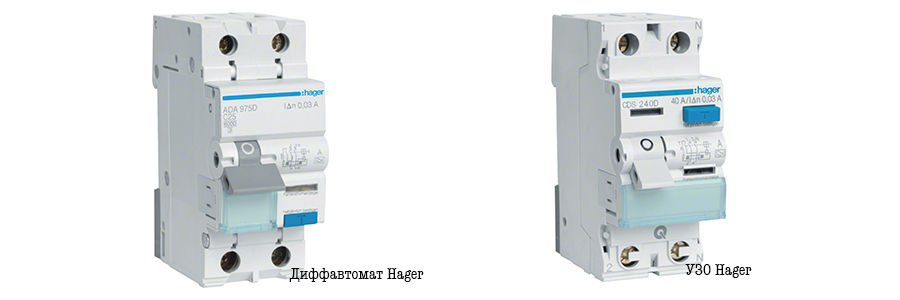

Итак, УЗО защищает жизнь человека при его прикосновении к токоведущим частям на которых имеется фазное напряжение. УЗО в момент прикосновения должно отключиться, сохранив человеку жизнь. Кроме того, протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто. Тогда УЗО выполняет противопожарную функцию. Помним, что УЗО не защищает от перегрузки и короткого замыкания, для такой защиты УЗО устанавливают с одним автоматом или группой автоматических выключателей. С другой стороны, дифавтомат – это и есть УЗО и автоматический выключатель в одном корпусе. И он защищает линию от перегрузки, короткого замыкания и утечки тока. И, поскольку дифавтомат выполняет больше защитных функций линии, получается – это лучшее решение по сравнению с УЗО. Когда мы сравниваем одно УЗО и один дифавтомат так и есть.
Итак, УЗО защищает жизнь человека при его прикосновении к токоведущим частям на которых имеется фазное напряжение. УЗО в момент прикосновения должно отключиться, сохранив человеку жизнь. Кроме того, протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто. Тогда УЗО выполняет противопожарную функцию. Помним, что УЗО не защищает от перегрузки и короткого замыкания, для такой защиты УЗО устанавливают с одним автоматом или группой автоматических выключателей. С другой стороны, дифавтомат – это и есть УЗО и автоматический выключатель в одном корпусе. И он защищает линию от перегрузки, короткого замыкания и утечки тока. И, поскольку дифавтомат выполняет больше защитных функций линии, получается – это лучшее решение по сравнению с УЗО. Когда мы сравниваем одно УЗО и один дифавтомат так и есть.
Однако когда мы сравниваем УЗО с группой автоматических выключателей и группу дифавтоматов для группы линий, сравнение уже не в пользу дифавтомата. Почему? Потому что становится актуальной стоимость решения. А оно лучше у УЗО с группой автоматов. Автоматический выключатель значительно дешевле дифавтомата, а УЗО можно поставить общее не на один автомат, а на группу. При том, что функционал решения будет таким же, как в случае с группой дифавтоматов.
Как работает УЗО

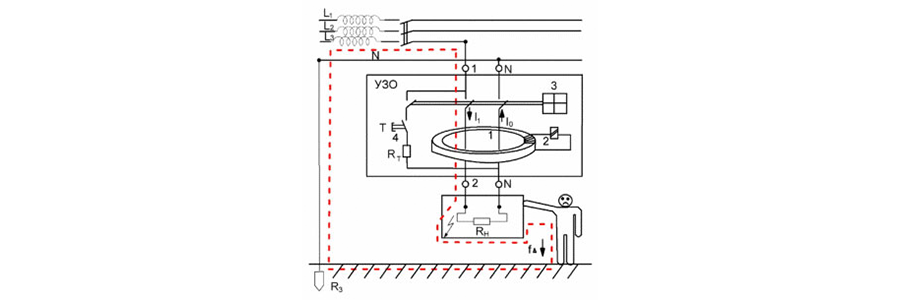

На схеме УЗО изображен человек, который прикосновением к токоведущему проводнику создал ток утечки. Сразу возникла разница между входящим и выходящим током, и когда эта разница достигает 30 мА, дифференциальный трансформатор формирует сигнал на расцепитель, который отключает линию, и сохраняет человеку жизнь.

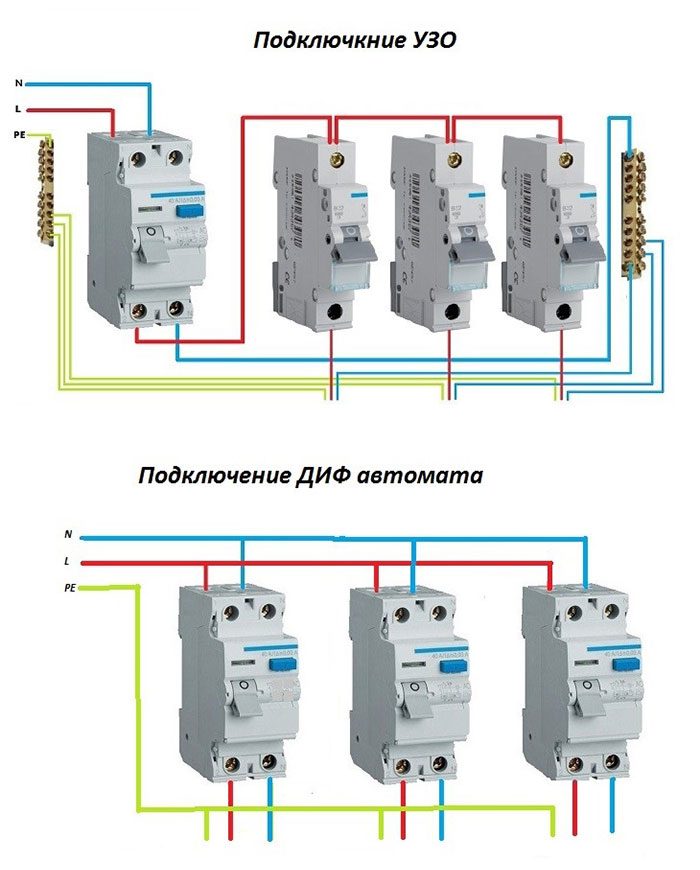

Следующая схема отображает наглядную разницу в подключение УЗО и группы автоматических выключателей и подключения группы дифференциальных выключателей.
Итак, по стоимости первое решение (на УЗО) будет ниже, чем второе, т.к. дифавтомат – дорогое устройство.
Кроме того есть другие различия:
Мы считаем, что решение на УЗО и группе автоматических выключателей рациональнее и правильнее применять при распределении тока по четырем и более линиям. Если линий меньше, несколько дифавтоматов станут простым и однозначным решением по защите цепи. Самое главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.
Кроме того есть другие различия:
- Занимаемое место. Первое решение на схеме на УЗО занимает меньше места – 5 стандартных мест против 6 стандартных мест с дифавтоматами.
- Ремонтопригодность. Замена автоматического выключателя значительно дешевле замены дифференциального выключателя.
- Оперативная диагностика. В случае срабатывания одного из узлов схемы на УЗО, мы сразу видим причину отключения: сработало УЗО – утечка тока, автоматический выключатель – перегрузка или короткое замыкание. Большинство же дифавтоматов к сожалению не имеют индикатора причины своего отключения.
- Подключение. В дифавтомате соединения установлены уже внутри корпуса. Остается только подключить входящие и отходящие линии. В решении с УЗО и группой автоматов необходимо еще коммутировать приборы между собой.
- Надежность. Известно, чем проще устройство, тем оно надежнее работает. В этом отношении дифавтомат проигрывает.
- Принцип конструкции. УЗО и дифавтоматы выпускаются двух видов конструкции: электромеханическое и электронное. Однозначно преимущество у электромеханического, поскольку оно продолжает работать при обрыве нуля.
- Функционал. Об этом редко кто задумывается. Чем УЗО может отличаться от УЗО, кроме класса производителя и конструктива? Типом «А» и типом «АС». Тип «А» - современная разработка, она «видит» все цифровые электронные электроприборы и следит за их безопасностью и защищает человека от утечек, которые могут исходить от них. Тип «АС» способен отработать утечку в проводке, розетках и удлинителях лишь до блоков питания ваших любимых гаджетов. Так что тип «А» однозначно лучше и полноценнее в защите жизни.
Мы считаем, что решение на УЗО и группе автоматических выключателей рациональнее и правильнее применять при распределении тока по четырем и более линиям. Если линий меньше, несколько дифавтоматов станут простым и однозначным решением по защите цепи. Самое главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.
